超声波流量计分为几种插入式超声波流量计

2026-01-16 17:349937 贯兰梦

一、超声波流量计分为几种1、流量计分很多种的我们厂目前有生产以下几种超声波流量计：可以测液体，通常测自来水，有外夹式、插入式、管段式安装。2、电磁流量计：测液体，一般测污水，泥浆之类的用的比较多，需要介质是导电的才可以。3、涡轮流量计：一

一、超声波流量计分为几种

1、流量计分很多种的我们厂目前有生产以下几种超声波流量计：可以测液体，通常测自来水，有外夹式、插入式、管段式安装。

2、电磁流量计：测液体，一般测污水，泥浆之类的用的比较多，需要介质是导电的才可以。

3、涡轮流量计：一般用来测油的比较多，石油柴油之类的。

4、涡街流量计：一般用来测气体，空气，压缩空气，蒸汽之类的。

5、还有质量流量计：这款流量计可测的介质比较广泛价格也相对贵一些精度也高。如果有什么需要或者想了解的可以上我们辽宁东仪的官网看看。

二、超声波流量计选型看什么

超声波流量计正确选型才能保证超声波流量计更好的使用。选用什么种类的超声波流量计应根据被测流体介质的物理性质和化学性质来决定，使超声波流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。

1、精密功能检查精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式超声波流量计。

2、可测量的介质测量介质流速、仪表量程与口径测量一般的介质时，超声波流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。

三、巴姆超声波流量计怎么使用

超声波流量计分了外夹式样，管道式和插入式几种，如果是插入式和外夹式的，在输入参数的时候，管道尺寸主要是输入管道的实际尺寸。而管道式的这些尺寸出厂前应该就设定好了，包括管道材质的类型，都是仪表本身带的管道的特性，和你使用场合管道无关。可以肯定，如果你的仪表是管道式样的（仪表本身是管道的一部分，两端法兰连接）那么内径是厂家原来给定的数值，材质类型也是本身水表的材质

四、tds-100f1超声波流量计说明书

1、合理选择

　　这是超声波流量计能够正常工作的基础。如果选型不当，或会造成流量无法测量，或者用户使用不方便等后果。

　　2、合理安装

　　换能器安装不合理是超声波流量计不能正常工作的主要原因。安装换能器需要考虑位置的确定和方式的选择两个问题。确定位置时除保证足够的上、下游直管段外，尤其要注意换能器尽量避开有变频调速嚣、电焊机等污染电源的场合。在安装方式上，主要有对贴安装方式和V方式、Z方式三种。多谱勒式超声波流量计采用对贴式安装方式，时差式超声波流量计采用V方式和Z方式，通常情况下，管径小于300mm时，采用V方式安装，管径大于200mm时，采用Z方式安装。对于即可以用V方式安装又可以方式安装的换能器，尽量选用Z方式。实践表明，Z方式安装的换能器超声波信号强度高，测量的稳定性也好。

　　3、及时校准

　　对于现场安装固定式超声波流量计量大、范围广的用户，可以配备一台同类型的便携式超声波流量计，用于核校现场仪表的情况。一是坚持一装一校，即对每一台新装超声波流量计在安装调试时进行核校，确保选位好、安装好、测量准；二是对在线运行的超声波流量计发生流量突变时，要利用便携式超声波流量计进行及时核校，查清流量突变的原因，弄清楚是仪表发生故障还是流量确实发生了变化。

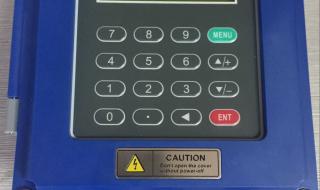

插入式超声波流量计

　　4、定期维护保养

　　与其他流量仪表相比，超声波流量计的维护量是比较小的。对于外贴换能器超声波流量计，安装以后无水压损失，无潜在漏水，只需定期检查换能器是否松动，与管道之间的粘合剂是否良好即可；插入式超声波流量计，要定期清理探头上沉积的杂质、水垢等有无漏水现象；如果是一体式超声波流量计，要检查流量计与管道之间的法兰链接是否良好，并考虑现场温度和湿度对其电子部件的影响，定期维护可以确保超声波流量计的*稳定运行。

五、超声波流量计口径

1、超声波流量计的口径从DN15~4000。

2、选型时有有三种安装方法，对于小口径，有管道式安装，即厂家提供了一段安装好超声波流量计的管道；对于中、大口径通常是插入式和外贴式两种安装方式。对于探头的型号是一样的，但是对于特大口径的管道，要提前与厂家沟通，一般需要功率相对大些的流量计，以保证测量信号的强度，这和各厂家的产品有关，进口的探头相对要好些，从价格上进口的探头要比国产贵上几千元。对于中有夹层或是复合层的的管道，不能使用外贴式，只能使用插入式。插入式的最大缺点是探头在管道内容易结垢，造成测量误差或是没信号。安装也不方便。外贴式对于一般室内外场合都能适应，只要管道表面处理好，固定牢固就可以了，但是对于潜水式安装等特殊工况时，外贴式也存在缺陷。

插入式超声波流量计
