一、卡门涡街流量计测量流量基本原理1、涡街流量计的基本测量原理2、　　涡街流量计基于卡门涡街的测量原理，在管道中装入一阻挡物，在其后产生卡门涡街，并对阻挡物两侧产生交变压力，其频率与介质的流速成正比。通过检测此频率值，经过电子转换器转换显示

一、卡门涡街流量计测量流量基本原理

1、涡街流量计的基本测量原理

2、　　涡街流量计基于卡门涡街的测量原理，在管道中装入一阻挡物，在其后产生卡门涡街，并对阻挡物两侧产生交变压力，其频率与介质的流速成正比。通过检测此频率值，经过电子转换器转换显示并输出标准电流信号。涡街流量计是温度、压力、流量一体化设计提供在线温压补偿。

二、涡街流量计参数如何设置

1、因为各厂家生产的涡街流量计设置参数软件都不相同，所以设置参数的操作方法都不一样，生产厂家根据用户提供的仪表使用数据，在出厂时将仪表的参数计算调整、设定校准好后，生产供应给客户，并设有密码，一般用户是不需要重新设置参数的。

2、用户在定制涡街流量计时，需要向厂家提供的相关参数有：管道的口径尺寸、测量介质、介质密度、温度、压力等及管道的安装形式。厂家根据用户提供的具体仪表参数来进行计算、调校设置其相关参数。（具体设置方法厂家需要一定技术保密性的）。

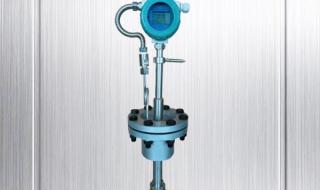

智能涡街流量计

3、如果用户需要有关参数的重新设定，则要先认真阅读其说明书，输入设置密码，可以进入二级参数的更改。如可以将仪表的总量程调大调小，将仪表的流量系数调大调小。

4、因为涡街流量计一般不是单独使用的，要与压力变送器、温度变送器及二次显示仪表配套使用的或直接传入计算机显示数据，所以在仪表安装完毕后，具体最大量程要与其它仪表的最大量程信号相匹配才行，具体可按说明书进行综合调试。

5、涡街流量计一旦安装调试好后，要严格按照操作规程操作读取相关数据，如经过一段使用后发现不准确的问题，要向生产家进行咨询，根据技术人员的指导进行相关的调试或返回厂家重新调校设置参数，不可盲目擅自乱动。

三、涡街流量计的原理是什么

1、流量计的种类有很多，型号也有很多。既然有这么多的种类、类型的存在，就说明了不同种类的流量计之间是有非常大的区别的。每一种流量计都有其独有的特点，当然也就有了不同的结构和构造。今天我们就来讲解一下不同种类的流量计之间的种种差异。

2、涡街流量计:,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定.

智能涡街流量计

3、涡轮流量计 : 是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。

4、涡轮流量计是采用多叶片的转子（涡轮）感受流体平均流速，从而且推导出流量或总量的仪表。

5、涡街流量计是根据卡门涡街原理设计制造的。应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体的特征有关系。

6、涡轮是通过叶轮转动切割磁感线来输出信号然后经过信号处理和输出来得到的流量计量。涡街是通过检测卡门漩涡然后处理输出信号得到的流量计量。

7、涡轮流量计是速度式流量计中的主要种类,其原理是当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。简单讲通俗地将，就是跟家用水表差不多，介质一流动就推动一个轮子在转，从而能根据转的情况来计算流量。

8、文章来源：

LWQ系列气体涡轮流量计

四、体积流量计是涡街的吗

是，涡街流量计在仪表表体中心位置放置一个梯形体。也就是压电晶体。当介质流过挡体，在档体的后面形成左右的涡旋。这些涡旋在管道中一组一组就像一条街。取名为涡街。这漩涡时压电晶体产生脉动的脉冲信号。经调宽调幅形成矩形波由PLC采集或智能流量显示仪乘以K值就可计萛出被测介质的标方流量。

五、涡街流量计的特点及使用说明

1、流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

2、无可动机械零件，因此可靠性高,维护量小，结构简单而牢固，长期运行十分可靠；安装简单，维修十分方便；检测传感器不直接接触介质，性能稳定，寿命长；输出是与流量成正比的脉冲信号，无零点漂移，精度高，并方便和计算机联网；测量范围宽，量程比可达1：10；压力损失较小，运行费用低，更具节能意义；应用范围广，蒸汽、气体、液体的流量均可测量；检定周期为二年。参考资料：
