洗衣机的结构 洗衣机结构

2026-01-18 12:303645 赖怀薇
一、洗衣机的结构洗衣机结构组成部分分为洗涤部分、操作部分和支撑部分。1、洗涤部分洗衣机的洗涤部分，它主要是由几个部件组成，有内筒、外筒、内筒叉和形架、转轴及滚筒轴承等组成。2、操作部分洗衣机的操作部分，还是主要由操作盘和前门两部分组成，操作

一、洗衣机的结构

洗衣机结构组成部分分为洗涤部分、操作部分和支撑部分。

1、洗涤部分

洗衣机的洗涤部分，它主要是由几个部件组成，有内筒、外筒、内筒叉和形架、转轴及滚筒轴承等组成。

2、操作部分

洗衣机的操作部分，还是主要由操作盘和前门两部分组成，操作盘由操作骨架、程序标牌、琴键开关、程控器旋钮、调温器旋钮、指示灯和杠杆臂组成。前门由门内环、门外环、玻璃碗、密封圈、手柄、手柄按钮、门手柄抓钩、手柄弹簧及按钮弹簧等组成。

3、支撑部分

双重支撑上部采用的是拉伸弹簧，拉伸弹簧的一端与箱体上部相连，另一端与洗涤外筒连接，既起到了悬吊作用，又起到了减震作用。下部采用的是弹性支撑装置，一端与洗涤外桶连接，另一端固定在洗衣机的底座上，可同时起到支撑和减震阻尼的作用。

二、洗衣机过滤网的结构

1、以下是我的回答，洗衣机过滤网的结构相对简单但功能重要。它主要由过滤网本身、固定装置和连接管道组成。过滤网通常采用塑料或金属材质，呈圆形或网状，设计有多个小孔，用于拦截洗涤过程中产生的杂质和细小颗粒，如衣物上的线头、纸屑等。

2、固定装置一般是一个塑料框架或金属夹子，用于将过滤网固定在洗衣机进水口处。

3、连接管道则是将洗衣机进水管道与过滤网连接起来，确保水流能够顺畅通过过滤网进入洗衣机内部。洗衣机过滤网的存在，可以有效保护洗衣机内部零件不受杂质和颗粒的损害，同时提高洗涤效果，延长洗衣机的使用寿命。

三、洗衣机控制器内部结构

普通型波轮洗衣机结构：由洗衣桶、电动机、定时器、传动部件、箱体、箱盖及控制面板等组成。

工作原理：依靠装在洗衣桶底部的波轮正、反旋转，带动衣物上、下、 左、右不停地翻转，使衣物之间、衣物与桶壁之间，在水中进行柔和地摩擦，在洗涤剂的作用下实现去污清洗。

机械全自动洗衣机结构：由电动程控器、水位开关、安全开关(盖开关)、排水选择开关、 不排水停机开关、贮水开关、漂洗选择开关、洗涤选择开关等组成。

工作原理：通过各种开关组成控制电路，来控制电动机、进水阀、排水电磁铁及蜂鸣器的电压输出，使洗衣机实现程序运转。

洗衣机内部零件部分分为洗涤部分、操作部分和支撑部分。

1、洗涤部分：洗衣机的洗涤部分，它主要是由几个部件组成，有内筒、外筒、内筒叉和形架、转轴及滚筒轴承等组成。

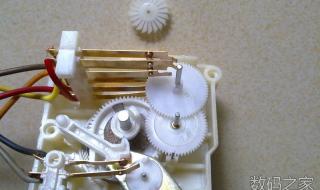

洗衣机结构

2、操作部分：洗衣机的操作部分，还是主要由操作盘和前门两部分组成，操作盘由操作骨架、程序标牌、琴键开关、程控器旋钮、调温器旋钮、指示灯和杠杆臂组成。前门由门内环、门外环、玻璃碗、密封圈、手柄、手柄按钮、门手柄抓钩、手柄弹簧及按钮弹簧等组成。

3、支撑部分：双重支撑上部采用的是拉伸弹簧，拉伸弹簧的一端与箱体上部相连，另一端与洗涤外筒连接，既起到了悬吊作用，又起到了减震作用。下部采用的是弹性支撑装置，一端与洗涤外桶连接，另一端固定在洗衣机的底座上，可同时起到支撑和减震阻尼的作用。

扩展资料：

洗衣机常见故障排除方法：

1、脱水桶运转过程中突然停止运转变为进水状态。

整机放置不平，运转时箱体不平衡，晃动幅度过大，运转震动撞击安全开关，电脑板自动判断为衣服不平衡，进水修正不平衡状态。

解决方法：调整机身平衡或放置好衣物关上机盖即可。

2、无水状态下，波轮正、反向运转。

水位开关触点常通，如触片生锈、触片弹性压力失灵，使触点不能断开引起无水状态下，波轮正、反向正常运转。

3、边进水边排水。

检查牵引器的牵引杆是否到位，用手拉动和退回牵引杆是否灵活，如果有卡住的现象，说明牵引器内部已损坏应进行更换，通电在进水状态下牵引器动作，抖动排水阀芯进行排水，这说明电脑板程序已错乱，应更换电脑板。

四、全自动洗衣机的内部结构

1、全自动洗衣机主要由洗涤部分、传动部分、操作部分、支承部分、给排水系统和电气部分组成。

洗衣机结构

2、主要组成部件：电脑控制器、水位感应器、进水电磁阀、排水电磁阀、离合器、电机、波轮、内桶、外桶、甩干保护开关、防撞桶保护开关、桶吊簧、外壳、面板盖，等。

3、自动进水和排水主要通过水位感应器、电脑、进水和排水电磁阀控制。

4、洗涤和漂洗甩干时间，是根据洗净度等制造标准，由电脑程序控制。

五、全自动洗衣机水桶的构造部件

1、全自动洗衣机主要由洗涤部分、传动部分、操作部分、支承部分、给排水系统和电气部分组成。 主要组成部件：电脑控制器、水位感应器、进水电磁阀、排水电磁阀、离合器、电机、波轮、内桶、外桶、甩干保护开关、防撞桶保护开关、桶吊簧、外壳、面板盖，等。

2、自动进水和排水主要通过水位感应器、电脑、进水和排水电磁阀控制。 洗涤和漂洗甩干时间，是根据洗净度等制造标准，由电脑程序控制。
