rs485 rs 232 rs 422这些接口能从外观上分别出来吗,怎么分别啊谢谢 rs485和rs232

2026-01-17 19:017049 张廖秋灵

一、rs485 rs 232 rs 422这些接口能从外观上分别出来吗,怎么分别啊谢谢RS422是2对（4芯）可以看出来，但RS485和RS232是1对（2芯），则很难从外观上分别出来。不过，RS232的通信距离仅限15米以内，RS485、

一、rs485 rs 232 rs 422这些接口能从外观上分别出来吗,怎么分别啊谢谢

RS422是2对（4芯）可以看出来，但RS485和RS232是1对（2芯），则很难从外观上分别出来。不过，RS232的通信距离仅限15米以内，RS485、RS422则可以到1200米。

二、怎么识别是rs485串口还是rs232串口

RS232串口和RS485串口都是常用于串行通讯的接口，它们在外观和接口类型上都非常相似，容易混淆。一般识别主要从以下几个方面着手：

1. 查看外部接口：在外观上，RS232串口通常只有一组9针的接口，而RS485通常有两组接口，一组是用于数据发送和接收的A、B两线接口，另一组是用于连接终端电阻的GND、POSA、POSB三线接口。

2. 查看设备标识：在一些用于通讯的设备上，通常标明了设备支持的串口类型。如果设备支持RS485通讯，通常会在设备或设备手册中标注“RS485”或“485”，如果设备支持RS232通讯，则通常会标注“RS232”或“232”。

3. 根据线缆采用的通讯方式进行判断：在实际布线时，如果采用了RS232通讯方式，则通信线缆通常只有三根线，分别是TXD、RXD和GND。如果采用了RS485通讯方式，则会采用平衡传输方式，通常需要四根线，分别是A、B、GND和屏蔽线。如果采用了RS485多主机模式下，则需要接线采用4线制。

需要说明的是，识别串口类型需要谨慎操作，可以先核对设备手册中的说明，或者通过询问设备厂商的技术支持工程师来获得准确的确认。

三、RS232/RS485串行通信协议的解释

简单地说，RS-232与RS-485的区别在于：传输方式不同、传输距离不同、RS-232 只允许一对一通信。

1、传输方式不同。RS-232采取不平衡传输方式，即所谓单端通讯. 而RS485则采用平衡传输，即差分传输方式。2、传输距离不同。RS-232适合本地设备之间的通信，传输距离一般不超过20m。而RS-485的传输距离为几十米到上千米。3、RS-232 只允许一对一通信，而RS-485 接口在总线上是允许连接多达128个收发器。

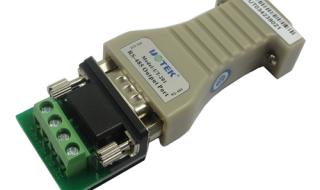

rs485和rs232
