一、HDXX-1微机消谐装置说明书非常抱歉，我无法提供特定产品的说明书。要获取HDXX-1微机消谐装置的说明书，建议您执行以下几个步骤：1. 厂家网站：访问HDXX-1微机消谐装置的制造商或供应商的官方网站。在产品支持或下载部分，您可能会找

一、HDXX-1微机消谐装置说明书

非常抱歉，我无法提供特定产品的说明书。

要获取HDXX-1微机消谐装置的说明书，建议您执行以下几个步骤：

1. 厂家网站：访问HDXX-1微机消谐装置的制造商或供应商的官方网站。在产品支持或下载部分，您可能会找到相关的说明书或技术文档。

2. 联系厂家：如果在官方网站上没有找到所需文档，您可以尝试联系HDXX-1微机消谐装置的制造商或供应商。他们可以提供您需要的说明书或指导您获取这些文档。

3. 在线资源：搜索网络上的技术论坛、用户群组或文件共享网站，可能有其他用户或技术爱好者分享了HDXX-1微机消谐装置的说明书或技术文档。这些资源可能会有所帮助。

请记得，在获取和参考说明书时，始终遵循产品制造商的指导和安全操作规程。如果您对设备的使用有任何疑问或不确定，请咨询制造商或相关专业人士。

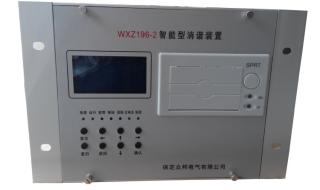

微机消谐装置厂家

二、在PT柜中,什么情况下需要加微机消谐装置

安装在开关柜中的PT一般为35KV及以下中性点不接地系统，常使用电磁型PT，这就需要安装消谐装置。

看各地方不同运行要求，有一次消谐和二次消谐。要求使用二次消谐的即为微机消谐。

三、消弧消谐柜的装置原理

装置的原理是如果系统发生不稳定的间歇性弧光接地故障，则微机控制器判断接地的相别，同时发出指令使故障相的真空接触器ZK闭合，投入高能灭弧限压保护装置PTGTB,这时相当于在系统当中接入了高能氧化锌线性电阻R及非线性电阻RV，利用R、RV限制故障相的弧道恢复电压，吸收接地引起的电磁能量，减缓系统振荡，使弧道的介质恢复抗电强度Ujf大于弧道恢复电压Uhf。使恢复电压无法再次击穿故障点，从而完成消弧。数秒后，故障相的高压真空接触器ZK断开，系统恢复正常运行。

四、消谐装置工作原理解析

1、电力系统中有许多铁芯电感元件，例如变压器、电压互感器、消弧和并联补偿电抗器，这些大都为非线性元件，它和系统的电容组成许多复杂的振荡回路，如果满足一定的条件，就可激发起持续时间较长的铁磁谐振过电压。

2、发生铁磁谐振时产生的较高过电压和较大的过电流，极易使电力设备的绝缘损坏，严重情况下危及运行人员的安全。

微机消谐装置厂家

3、SCD-XX1型微机消谐装置实时监测电压互感器PT开口三角处电压和频率，当发生铁磁谐振时，装置瞬时启动无触点消谐元件，产生强大阻尼，从而消除铁磁谐振。

一、HDXX-1微机消谐装置说明书

非常抱歉，我无法提供特定产品的说明书。

要获取HDXX-1微机消谐装置的说明书，建议您执行以下几个步骤：

1. 厂家网站：访问HDXX-1微机消谐装置的制造商或供应商的官方网站。在产品支持或下载部分，您可能会找到相关的说明书或技术文档。

二、消谐装置是怎么接线的

在讨论电压互感器一次绕组中性点加装消谐器的问题之前，我们不妨先探讨一下电力系统的中性点运行方式。在三相交流电力系统中，作为供电电源的发电机和变压器的中性点，有三种运行方式：一种是电源中性点不接地；一种是电源中性点经消弧线圈接地；一种是电源中性点直接接地。前两种合称为中性点非有效接地，或小电流接地系统，后一种中性点直接接地称为中性点有效接地，或大电流接地。

1 电源中性点不接地电力系统（3-63 kV系统大多数采用电源中性点不接地运行方式）。电源中性点不接地系统发生单相接地时，如C相单相接地，那么完好的A、B两相对地电压都由原来的相电压升高到线电压，即升高为原对地电压的倍,C相接地的电容电流为正常运行时每相对地电容电流的3倍。当发生一相接地时，三相用电设备的正常工作未受到影响，因为线路的线电压无论相位和量值均未发生变化，因此三相用电设备仍然照常运行。但电力部门只允许运行2小时，因为一旦另一相又发生接地故障时，就形成两相接地短路，产生很大的短路电流，可能损坏线路设备。

2 电源中性点经消弧线圈接地的电力系统。在中性点不接地的电力系统中，有一种情况比较危险，即在一相接地时，如果接地电流较大，将出现断续电弧，这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压（可达相电压的2.5-3倍）,导致线路上绝缘薄弱地点的绝缘击穿。为防止一相接地时接地点出现断续电弧，引起过电压，规程规定，在单相接地电容电流大于一定值的电力系统中（3-10kV电网中接地电容电流大于30A），电源中性点必须采用经消弧线圈接地的运行方式。经消弧线圈接地系统，发生一相接地故障时暂时允许运行2小时，在一相接地时，其它两相对地电压要升高到线电压，即升高为原对地电压的倍。

3 电源中性点直接接地的电力系统，此系统一般适用于110kV及以上高压系统，在此暂不讨论。

1 电力系统为中性点经消弧线圈接地，此系统已考虑到消弧接地（如上述第二条所述），在系统的电压互感器中，Yo接线可不考虑加装一次消谐器。

2 我们一般指PT柜加装消谐器，是指安装在6-35kV电磁式电压互感器（简称压变）一次绕阻Yo结线中性点与地之间的非线性电阻器，起阻尼与限流的作用。在6-35kV发电、变电站，我们经常碰到的是电网中性点不接地，其母线上的Yo接线的电磁式压变一次绕组，成为中性点不接地电网对地的唯一金属通道，电网相对地电容的充、放电途径必然通过压变一次绕组。这种慢变过程使压变铁芯深度饱和，当电网接地消失时，压变一次绕组中会出现数安培幅值的涌流，将压变0.5A高压熔丝熔断。即使这种涌流尚未达到熔断器的熔断值，但仍超过电压互感器额定电流，长时间处于过电流状态下运行的电压互感器会被烧毁，继而引发其他事故。选用一次消谐器，这种现象就不会发生。当单相接地电容电流小于一定的值时，不会在压变一次绕组中出线较大的涌流，对压变和高压熔丝无任何影响，从经济和产品成本的角度考虑，可以不装消谐器。如果顾客提出要求，在电压互感器一次侧加装消谐器会给设备运行增加一层防护。

3 在工程设计中经常遇到用户要求在压变柜的互感器二次侧加装二次消谐器，此种作法为在电压互感器二次开口处接入阻尼电阻，过去是灯泡。现在大部分为微机消谐装置，如KSX196H微机消谐器，其工作原理为：对PT开口三角电压（即零序电压）进行循环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统发生故障，装置开始对开口三角电压进行数据采集，通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。如果出现某种频率的铁磁谐振，CPU立即启动消谐电路（使可控硅导通），让铁磁谐振在强大的阻尼下迅速消失。利用微机消谐器可实现自动跟踪和自动调谐，并能追忆、报警、自动打印和信号传送，满足无人值班变电所的需求。在这种情况下，压变一次侧无需再配一次微机消谐装置。另外，现在有些电压互感器（如JSZF-6、10型），互感器本身已带防铁磁谐振线圈，还有些电压互感器为电容式电压互感器，在设计中不需要加消谐器。

4 提到压变加装一次消谐器，不要误认为只要是PT柜就加装，因为在2PT柜中，电压互感器为V-V接线，主要用于计量、测量、绝缘监测，这里不存在中性点接地的问题（不可能有电网相对地电容的充、放电途径），不需要加装消谐器。

5 在有些工程设计中，用户根据现场电网的实际情况，在母线侧已接入一定大小的电容器，使线路的容性阻抗（Xc）与感性阻抗（XL）的比值小于0.01,可避免谐振,在此配电系统中,电压互感器中性点也无需加装消谐器。
