10kv针式绝缘子高度 针式绝缘子

2026-01-16 17:426979 麴清妍
一、10kv针式绝缘子高度要看是用的什么材质的了，复合的还磁式的，现在一般通用设计中都采用负荷的针式绝缘子，FP-15 耐张选用FXBW-10/70，结构高度也有不同，爬电比距也不同，主要看是用在那里了。针式绝缘子P-1025T 连接结构标

一、10kv针式绝缘子高度

要看是用的什么材质的了，复合的还磁式的，现在一般通用设计中都采用负荷的针式绝缘子，FP-15 耐张选用FXBW-10/70，结构高度也有不同，爬电比距也不同，主要看是用在那里了。针式绝缘子P-1025T 连接结构标记 山水 材质 瓷 结构高度 133(mm) 最小电弧距离 255(mm) 。

二、绝缘子按外形可分为

绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。除此之外还有防尘绝缘子和绝缘横担。 对于35kV针式支柱绝缘子交流耐压试验电压值；两个胶合元件者，每个元件为50kV；三个胶合元件者，每个元件为34kV。对盘形悬式绝缘子，机械破坏负荷为60～300kN者，交流耐压试验电压值均取60kV。绝缘子劣化判定原则 (1)绝缘子绝缘电阻小于300MΩ，而大于240MΩ可判定为低值绝缘子。 (2)绝缘子绝缘电阻小于240MΩ可判定为零值绝缘子。

三、防雷支柱复合绝缘子

FPEG-12/5型高压线路防雷支柱复合绝缘子(穿刺式/非穿刺式)是一种新型组合式结构的新产品，既具有普通针式绝缘子的功能，起着支撑导线和绝缘的功能；同时又具有防止雷击的功能。

FPEG-12/5型高压线路防雷支柱复合绝缘子是新型防雷功能组合式结构的二合一防雷绝缘和支撑导线用，还具有防止10KV架空绝缘导线雷击断线的保护功能，安装施工方便更可靠。

四、绝缘子的符号

1、常用绝缘子型号代号含义如下：

2、P-针式（用于型号的第一个字母）

3、Xp-悬式（旧型用X表示悬式）

4、T -铁横担用

5、M-木横担用

6、CD-瓷横担

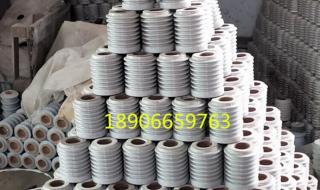

针式绝缘子

7、C-悬式绝缘子的连接方式为槽形；球形连接则不标注。

8、（a、b）高压针式 (c)低压蝶式（d）低压针式（e）槽型悬式（f）球形悬式（g）防污型悬式（h）陶瓷横担

针式绝缘子

五、针式瓷绝缘子是怎样的建筑材料呢

1、针式绝缘子是一种用来支持或悬吊导线，并在杆塔与导线之间形成电器绝缘的组件 。针式普通陶瓷绝缘子瓷件和铸钢是用水泥胶合剂胶在一起，瓷件的表面涂有一层釉，以提高绝缘子的绝缘性能。

2、 绝缘子应具有足够的绝缘强度和机械强度,在运行中不但要承受工作电压、过电压的作用,同时对化学杂质的侵蚀应具有足够的抗御能力,并能适应气温变化和周围环境的影响。
