一、油烟机开门电机接线方法

1、接线方法如下

2、黑线接零线，红线接开关快速档，白线接开关慢速档，蓝线接电容一端，黄线接电容另一端。

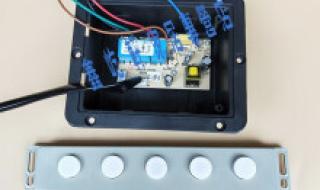

抽油烟机电机接线图

3、先用一根接零线，另一根与电容串联后与剩下的一根并联接火线。若转速，转向正解就算好了，若不对，就调动地线或电容，分别试到正确为止。5根线一般是带快慢档的机子，最好要根据接线图接线，新机说明书上都有接线图。习惯中，白线、黄线接电容，红线、黑线通过快慢开关接火线，蓝线零线。切记新机要按电路图接，不是所有机子接线的色彩都一样。

二、抽油烟机四根线电机电容接法

1、抽油烟机四根线电机电容接法，如图所示：

2、四线电机接线图标明是2条线接电容，另2条线接入快慢档键；五线电机接线图上标明的是2条线接电容，2条线接入快慢档，剩下的蓝线接公共0线。

3、用万用表量一下，在最大阻值的两根线之间接电容；大概是黑色和黄色但是不确定。阻值最小的那两根线一定是调速用的。

抽油烟机电机接线图

三、抽油烟机电机有5根线怎么接线

1、五根线电机线颜色一般是红、黑、蓝、白、黄，其中黄和白是接电容，蓝色线是公用线，红色线是快速档线，黑色线是慢速档线。

2、四根线电机线颜色一般是红、黑、蓝、黄、其中蓝色线是公用线，红色线是快档线，黑色线是慢速档线，黄色线是接电容线。

3、其实五根线电机只是比四根电机多出了一根电容线（白），其它的线接法都是一样的，在五根线电机换接四根线电机接线时只是把电容线的另一头接在（公用线）蓝色线上就可以了。

4、可以看一下电机上的接线图就明白了。

四、吸油烟机电机怎样接线

1、吸油烟机电机的接线需要注意两点：

2、一是电源线和电机线的颜色和位置要匹配，通常电源线是蓝色和棕色的，电机线是黑色和白色的；

3、二是要根据电机的转向来确定接线的方向，一般来说，电机的旋转方向是逆时针的，所以黑线接正极，白线接负极。具体操作步骤是：首先将电源线和电机线分别插入电机接头的相应孔位，然后用绝缘胶带将线固定好，最后将电机的接头插入吸油烟机的控制面板上即可。

五、油烟机电机反转接线的方法

常规红线是火线接总电源开关，黄线接电容，蓝线为零线，连接时把每个灯的线各拉一根，加上一根电容线连接在一起，黑线为电机接开关线

1、用万用表RX10档找出其中电阻值最大的两根线，在标准产品中，此二线一般以蓝、黑为代表，对于引出线之间直流电阻值要进行比较，辨别出R值最大的两根。并把电容器的两个端子连接到这两根线上。

2、把连接电容器的这两根线的其中一根（蓝线，或黑线）接到电源的零线（公共端子）上。

3、把剩余的两根导线分别且任意地接到油烟机的“快慢”档上，这两根线是电源的火线，快慢档就是用开关来控制电机的火线端子，（试机时如果快慢相反，对调快慢引出线在开关上的位置就可）。

4、接好后可以通电试验，此时可能电机会反转，出现此情况把接电容器的两根电机引出线对调就行了，一切正常后就可以进一步处理引线的绝缘和布线。

5、电源进线L为红色线，N为黑色线，两只照明灯的黑色线通到控制板，照明灯的另一端是蓝色线铰接在一起，从控制板出来3根线，分别是红色线、黑色线、白色线，这3根线中必定有1根是照明灯控制线，于是把照明灯的两根蓝色线和控制板出来的白色线连接，插上电源插头，控制板显示屏亮，照明灯不亮，按下控制板照明灯按钮，照明灯点亮，说明照明灯接线正确
